科信公司详解-高速易拉罐灌装封罐机的结构特点

科信公司详解-高速易拉罐灌装封罐机的结构特点
作者:河南科之信饮料设备 添加日期:2014/8/28 查阅6140

【科信易拉罐灌装机的技术优势】:

    易拉罐灌装机引进德国O H公司技术,采用等压和负压灌装技术原理的自动灌装阀,由封盖机传动以保持同步运转,可以调整灌缸的高度,以适应不同罐子的高度,性能稳定。操作方便。主要用于含CO2气体的饮料和啤酒的二片易拉罐灌装和八宝粥凉茶等三片罐的易拉罐灌装。

【科信易拉罐灌装机的主要结构特点】:
1、灌装系统:灌装系统包括灌装阀(排气阀)、灌装缸、液位控制装置、灌装阀升降用气缸、灌装缸高度调节装置等。
2、传动系统:本机动力来自于封盖机,经一级链轮传动改变速比后,传给减速机,减速机输出轴上齿轮,驱动灌装缸及相关零部件。
3、输罐系统:本机的进罐输送带为自配,出罐输送带为封盖机所配,输罐系统包括进罐螺杆、止罐装置、进罐星轮及各种挡板部件。
4、管路控制系统:包括液体分配器、气体分配器、气控柜及进液和CIP管路等。
5、控制系统:该系统安装于灌装机圆周外围支架上,各种控制灌装阀开启的装置。
6、机架及防护门(罩):机架用于支撑、安装传动系统及其它部件,机器四周有防护罩。
7、产量100-300
8、正压,负压灌装可调
9、灌装封罐一体(可以分体)

【科信易拉罐灌装机的灌装部分和旋盖部分的详细介绍】

a灌装部分:

灌装机是我公司引进德国技术,运用常压灌装原理自行设计制造,实现将液体灌装到洗好的罐子中。

灌装采用重力式灌装原理。

灌装阀采用高精度机械阀,灌装速度快,液位精度高。

为了让灌装阀在清洗时能达到卫生要求,在CIP清洗结束后将灌装拆下来浸泡清洗。

采用灌装阀口带导向装置和托瓶底提升装置相结合,保证瓶口与灌装阀的准确密封,减少了物料从罐口泄漏的现象。

根据罐型高度不同,可实现手动升降来满足灌装要求。

采用齿轮传动其效率高,噪声小,寿命长,维修方便,润滑充分,采用变频器对机器的主电机转速进行控制,本机采用无级变频调速。

导瓶系统,结构简单,可根据罐型进行快速方便变更,整机采用托罐底结构输送。

整机PLC自动控制,故障在线显示,如堵瓶、缺盖等。

具有无罐不开阀、不加盖、缺盖停机等安全保护功能。

灌装缸内物料自动控制,液位高度采用液位传感器检测,保证液位稳定及灌装可靠。

本机的关键零部件及电器元件采用进口产品。

b封盖部分

封盖部分将盖子封到已灌装好产品的罐子上,并由输送链送至后道工序。

封罐滚轮采用高硬度合金刚淬火(HRC>62),封罐曲线采用光学曲线磨精密加工,确保封罐质量,确保机器正常运转。

本机具有有罐下盖,无罐不下盖控制系统,确保机器正常运转,减少盖损率。

人工将铝盖放在滑槽内靠盖重力和推力器进行下盖,在滑槽装有检测开关用于保证缺盖时能停机。

根据不同高度的罐型,封盖机可手动升降来满足要求。

【科信高速易拉罐灌装机的参数介绍】

1.设备名称:36头易拉罐灌装机

设备型号:WPACC36-0

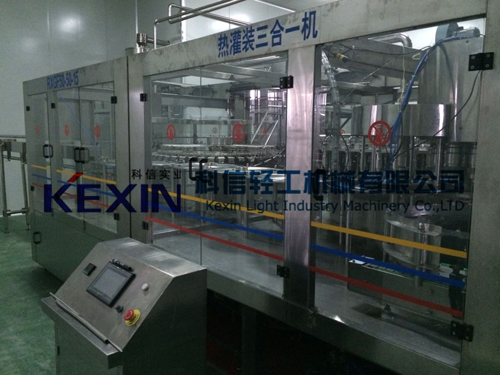

2.  外型图:

3. 基本参数/性能描述

3.1设备生产能力:300cpm(啤酒)/500cpm(水)

   3.2包装形式:易拉罐(2、3片罐)

3.3适用罐型:

 (1)直径:53~66mm

(2)高度:70~175mm

3.4包装产品

(1)碳酸饮料

(2)非碳酸饮料、水

(3)啤酒

3.5 机型尺寸:主机尺寸:3000*2500*2350

3.6灌装头数:36

3.7设备总功率:5.85 KW

   3.8控制电源:24V  DC

   3.9压缩空气   (a)压力:0.5~0.6MPa

(b)耗气量:7Nm3/H

3.10CO2气体:(a)压力       0.8 Mpa

(b)耗气量      15Nm3/H

3.11水压力:0.2MPa

3.12灌装温度:0~4°C

3.13灌装压力:0.18~0.45MPa

3.14灌装阀节距:50π

3.15标高:1200mm

3.16设备重量:4.5T

3.17噪音:  ≤85 dB

   科信轻工机械主要 主营产品有:饮料生产线设备、纯净水生产线设备、桶装水生产线设备、易拉罐生产线设备、植物蛋白饮料生产线、(含气)碳酸饮料生产线、维生素功能饮料 生产线、果汁饮料生产线、红酒生产线、白酒生产线等设备。我公司在易拉罐生产线方面具有丰富的实战经验和很多成功案例。去年新开发GT4B26高精度奶粉罐封口设备以及ZWZJ1型自动真空在线检测机为国内首创,马口铁GT5B5异型罐真空封罐机的质量也达到了国内领先水平。在饮料行业,我公司制造的每分钟 0 ~ 450 罐GT7B36—H6300高速灌装、封罐机组是国产的第一条蛋白饮料生产线,至今已高速运行了三年多,为相关客户创造了可喜的业绩。 我公司生产的各种饮料设备、灌装设备、水处理设备、包装设备、前处理设备等各种饮料设备以及整线工程,至今已有二十多年的工艺设计、安装调试、培训员工的实际宝贵经验。目前生产的封罐机按封口机头来分有一个机头、四个机头、六个机头;按产量来分有42罐/分钟、0--130罐/分钟、0--400罐/分钟,所有灌装机均与封罐机连机配套。封罐机能按客户要求配上真空系统或配上蒸汽喷射装置。整条生产线全部采用进口变频控制。公司生产的产品遍及全国各地,每个省均有公司的售后服务点,彻底解决客户的后顾之忧。
【科信公司联系方式】
联系人:闻经理
联系电话:13123240998
公司地址:河南省郑州市南四环与郑尧高速交叉口向西300米
我公司节假日正常上班,欢迎新老客户来厂咨询考察或者电话咨询!
【公司承诺】
经营方针:诚信为本、信誉第一、以产品质量求生存
服务宗旨:交货及时、价格合理、用真诚服务谋发展
