科之信专家为您讲解:易拉罐灌装机是如何工作的?

科之信专家为您讲解:易拉罐灌装机是如何工作的?
作者:河南科之信饮料设备 添加日期:2014/8/18 查阅1022


科之信专家为您讲解:易拉罐灌装机是如何工作的?

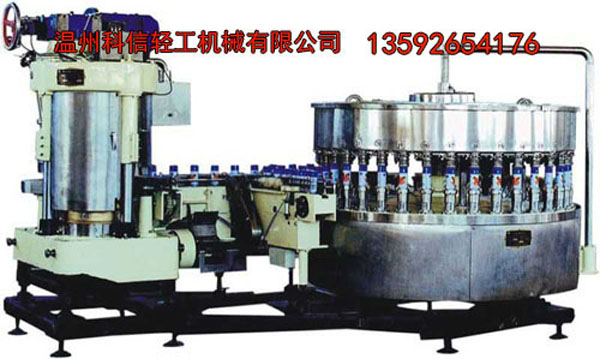

易拉罐灌装机工作原理

灌装阀结构

灌装阀组件由液体阀、回(注)气管、气阀、定心罩、提升机构、排气及抽真空阀等组成。

易拉罐灌装机功能

    罐子通过进罐星轮进入灌装机,到达罐台后预定中心,接着灌装阀沿着支承凸轮下降,将罐对中并预压密封,密封压力除了定心罩自身重量外,由一只气缸加压产生,气缸内的气压可以用气控柜上的减压阀来调整,压力为0~40KPa(0~0.04MPa),压力的大小取决于罐子的材料,在打开真空通道的同时,灌装缸内的背压气体冲入罐中,并流入真空通道。抽真空用于实施CO2冲洗程序,以去除罐内的空气,通过这道程序,使物料在灌装过程中,增氧量降到最低,罐中不产生负压,所以,即使是壁非常薄的铝罐也能进CO2冲洗。对于不抽真空的灌装,可以直接利用原真空通道的CO2气体,直接对罐进行冲洗。在真空阀关闭后,罐子与缸内建立等压,液体阀由弹簧开启,灌装便开始了,通过三个进液槽,物料顺罐壁而下,同时罐内的气体通过气阀返回灌装缸。通过改变回气管的长度,来改变灌装液位的高度。当物料液面到达回气管时,堵住回气,灌装停止,在罐上部气体部份产生一个过压,从而防止物料继续流下。拔叉将气阀、液体阀关闭,通过排气阀,排气使罐中的压力与大气压力平衡,排气通道远离液面,从而防止排气时带出液体。排气期间,罐内顶部气体膨胀,回气管中的物料落回罐中,将回气管排空。在出罐的瞬间,定心罩在凸轮的作用下抬起,在内外护板的作用下,罐子离开罐台,进入封盖机输罐链,送往封盖机。

  undefined



   液位控制装置工作(图3-2)

如果缸内液位不稳定,灌装时就会产生灌装量不足或起泡等现象,因此,稳定地控制缸内的液位,对正常灌装是很重要的。

整个液位控制装置由干簧管式浮子液位传感器、数字调节仪、偏心旋转阀(含阀门定位器)等组成。

缸内的液位由干簧管式浮子液位传感器1测定,并转换成4~20mA的电流信号,经水银旋转接头2。传给数字调节仪3,经PID调节后,输出信号给主进液阀4的电气阀门定位器,用以控制主进液阀的开度,达到控制灌装缸液位的目的。

在数字调节仪上根据需要可随时设定灌装缸内的液位,整个液位控制装置,会根据设定值的变化,来实时调整缸内的液位。



附 图

控制机构的分布工作原理(图3-3)

附 图

 undefined

图3-3

①  CO2冲洗机构                  ②开阀机构

③    返回中位机构           ④CIP清洗凸轮

⑤阀关闭机构            ⑥排气凸轮

⑦定心罩提升凸轮         ⑧定心罩平移凸轮

⑨吹扫机构              ⑩定心罩下降凸轮

CO2冲洗机构

对于不抽真空又以CO2作为背压的饮料灌装来说,该机构的作用是,用原真空通道内的低压CO2气体,在灌没有完全密封时,对罐中的空气进行冲洗去除。

如果不以CO2作为背压,饮料灌装时,此机构打到脱离位置。

开阀机构

该机构的作用是打开灌装阀组件中的气阀,对罐进行充气,最终使罐内的压力与灌装缸中相等,以便在弹簧的作用下,打开液体阀进行灌装。缺罐时,该机构不开阀,此由一接近开关控制。

CIP中位凸轮

此机构是将拔叉打回中位,便于下一步操作。

CIP清洗凸轮

用于打开排气及真空通道(CO2冲洗通道),使其得到清洗。

阀关闭机构

用于灌装结束时,将灌装阀组件中的气阀和液体阀关闭.

排气凸轮

作用是打通排气通道,排出罐内顶部的气体,使其压力与大气压力相平衡。

定心罩提升凸轮

用于提升定心罩,便于出罐。

吹扫机构

用于吹除气管中可能残留的物料,便于后续灌装。

定心罩下降凸轮

使定心罩下降,重新开始灌装。

    科之信公司形成了高效、高产、高自动化的饮料生产线产能最高可达每小时40000瓶,科之信公司的结合国内外先进技术研发的高速易拉罐灌装机,更是填补了国内高端易拉罐灌装设备的空白。更在啤酒、凉茶、植物蛋白饮料等易拉罐饮料的生产过程中得到验证!
