大桶纯净水生产线系统阐述

大桶纯净水生产线系统阐述
作者:河南科之信饮料设备 添加日期:2014/9/5 查阅1625

  【科信大桶水出产线系统概述】

  我公司自行研发出产的LTLD-100型桶装矿泉水出产线,是根据多年水厂设备出产、水厂运行经验的总结。本系统是灌装矿泉水的专用设备,也可用于蒸馏水、纯清水和其他无压、常温液体的灌装;是大中型水厂建厂不可或缺的保障。

  本系统集自动拔盖、自动外刷桶、自动上瓶机构、自动洗瓶消**、自动灌装、自动套盖、自动压盖和灯检、热缩膜、成品送出为一体,使用的原材料符合食操行业和其他行业要求。

  LTLD-100型桶装矿泉水出产线采用AC380V/50HZ交流电源,采用韩国出产的LG牌PLC可编程控制器控制系统自动运行,动力传动采用减速电机与气动控制系统,机能可靠、操纵简便、维护简朴的。整个洗瓶、灌装、套盖和压盖全过程均在封锁地道内进行,有效地防止纯清水在灌装过程中可能发生的二次污染,完全符合卫生尺度。

  本系统全部采用优质不锈钢材料,其它部门也均采用无**、耐用的组合材料,电气、气动系统采用入口元件,因此设备故障率低,可靠性高。

【大桶水出产线结构特征】

  A、机械结构特征:

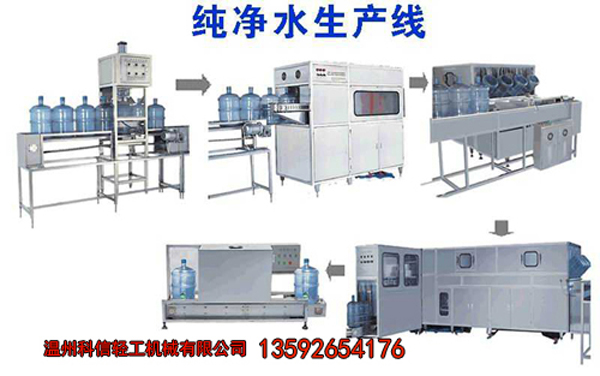

  EK-100型桶装矿泉水出产线分为八大部:自动拔盖部、自动外刷桶部、自动上瓶传动部、自动洗瓶消**部、自动灌装部、自动理盖套盖压盖部、灯检部、自动热缩成品传动部

 1、自动拔盖部分

  拔盖部主要由机架、输送链条、1个拔盖气缸、1个拔盖头、前后挡瓶气缸、光电检测 开关等组成。接近开关检测到空桶时,阻瓶气缸升起,将瓶挡住,然后拔盖气缸向下,拔盖夹爪张开,捉住瓶盖,然后拔盖气缸向上,在瓶身上侧两挡瓶板的相互作用下将瓶盖拔下。此时吹盖电磁阀工作,将瓶盖吹走。挡瓶气缸着落,输送带将空桶送出拔盖机进入下一道工序。

  2、自动外刷桶部

  外刷桶部主要由机架、1个推瓶气缸、前后挡瓶气缸、刷桶传动电机、刷桶水泵、光电检测开关等组成。由洗瓶灌装机的PLC(可编程控制器)同一控制,本机为原水冲刷,在独特的瓶型毛刷的匡助下可充分去除瓶劲及瓶身上的污迹。本机的工作流程为光电检测开关连续检测到2个瓶后,挡瓶气缸动作,随后推瓶气缸动作,装在汽缸顶部的滚轮卡住瓶身,同时喷水管开始喷水,电机带动瓶型毛刷滚动,对瓶身和瓶劲进行清洗。清洗一定时间后,汽缸回缩,喷水管休止喷水进瓶输送链滚动,将瓶送到上瓶机。

  3、自动上瓶传动部

  上瓶部由不锈钢框架、推瓶杆、上瓶构件组成,动作程序由洗瓶灌装机的PLC同一控制。空瓶由洗瓶输送链送至上瓶机,由推瓶杆、上瓶构件完成上瓶。

  4、自动洗瓶消**部

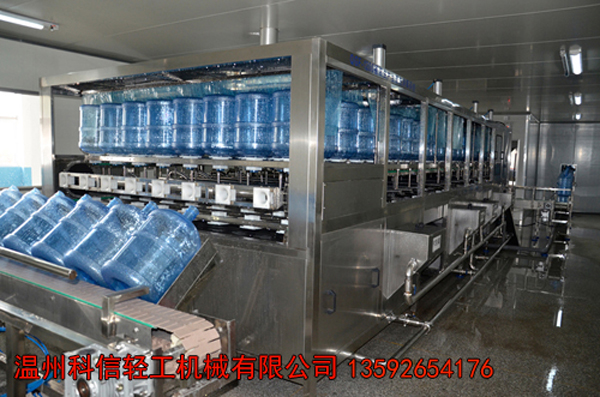

 洗瓶消**部设计为2排6工位高压喷头冲刷、3工位沥干, 洗瓶部门主要由机架、输送链、冲刷管路、洗瓶传动电机、冲刷水泵、冲刷水箱、洗瓶定位开关等组成。本机的机架不锈钢方管焊接而成,具有强度高、刚性好、重量轻、形状美观、易清洗等长处。输送链由减速电机、主从动链轮、链条、瓶杯座、固定瓶杯等组成,其中链条、链轮均经由精心设计,使之更科学、更完善。主电机采用PCL可编程序控制器控制,使瓶在洗瓶输送链上每一个工位停留固定时间,链板相对于自动上瓶的位置及落瓶的角度位置也经由严格的计算,保证了整个自动运行定位正确。



  洗瓶部门第一、二工位为消**水冲刷,第三工位为滴干;第四,五工位为清水消**(自动加入臭氧)冲刷,第六工位为滴干;第七、八工位为纯水冲刷,第九工位为滴干。当电源接通时,PLC得电开始工作,控制接触器吸合,使洗涤液、消**液水泵开始工作,使冲刷输送电机和灌装输送链电机工作,这时洗瓶机构使瓶体逐步进入各道工序开始冲刷,冲刷时间由PLC控制器编程设定;冲刷完毕,瓶落至输送链上。本机设有自动报警指示功能,在泛起气压太低、水箱缺水时自动报警对应的指示灯会闪烁,此时请检查供气气压或水箱液位情况,将灌装推瓶处的未推走空瓶移走,恢复气压或水箱水位达到设定值后再次按动启动开关,系统会自动运行工作。

  洗瓶部共有两个水箱,即二氧化氯消**水冲刷水箱、清水消**冲刷水箱,二氧化氯消**水箱采用轮回**液冲刷,应每工作4小时更换1次消**液;清水消**水箱采用冲刷水排放,纯洗水回流冲刷方式,自动加入臭氧混合。

  洗瓶部每个水箱的下凹底部均设有一个排泄口,排水通过排泄口排出。纯水冲刷不在机架内设专门的水箱,外来纯水直接接入冲刷水管。本机共有5台不锈钢水泵(消**冲刷水泵、清水消**冲刷水泵、纯水冲刷水泵、2台灌装水泵)。

  5、自动灌装部

  冲刷过的瓶,进入灌装部份灌装。灌装部份为2工位灌装(每工位灌装半桶,分两次灌装),由机架、进水管、灌装阀、灌装流量调节阀等组成。

  6、自动理盖、套盖、压盖部

  理盖与套盖主要由电机旋转圆盘、下盖轨道、套盖滑道、箱体等组成,理盖器的作用等于通过电机带动圆盘旋转带动箱**的瓶盖-进入下盖轨道,并通过特定的机构使进入轨道内的瓶盖同一朝下并按特定的顺序排列。

  压盖是由压盖气缸完成。当水瓶到达压盖位置时,压盖气缸瞬时动作,压盖完成。用此种形式压盖,效果好,结构简朴。

 7、灯检部

  大桶水灌装出产线|济南大桶水灌装设备灯检处采用动力输送链,大宽度、高亮度的灯检箱使灯检工作更为利便。

  8、自动热缩成品传动部

  不锈钢机架,可调支脚,电热收缩,与动力输送链配合,收缩效果平均美观。

  B、电气控制部

  电气部由可编程序控制器、交流接触器、变频器、时间继电器、面板操纵按钮、指示灯等部门组成。

  C、气动控制部

  气动部由气缸、气动电磁阀、气源处理器和气动控制箱等部门组成。

系统说明

  1、合上配电箱内空气开关,旋开面板上的停机开关,电源指示灯亮,表示系统电源接通。

   2、将‘工作状态开关’、‘上瓶传动开关’、‘洗瓶传动开关’、‘成品传动开关’全部旋向‘自动’位置。

  3、按压‘启动开关’一次,‘运行状态指示灯’常亮,设备即自动运行进行工作。

  留意: 手动调试运行时,‘运行状态指示灯’闪亮。

  4、当需要停机时按下‘停机开关’即可。

  留意:

  1、假如工作过程中溘然断电或人为封闭电源后,再次开机时,需要重新按压启动开关,设备才能继承工作。

  2、面板上各开关自动位置为设备正常工作状态,手动位置为设备调试用途。
